西力校园能源智能管理系统是针对学校推出的基于智能硬件、物联网通讯技术、云服务平台、系统管理主站、手机客户端等一体化的水电能源智能软硬件管理解决方案。系统的管理用户端可以帮助后勤物业部门有效管理智能设备(电、水),实现及时回收水电费、安全用水用电、统计和信息发布等功能;微信客户端可以为学生提供水电费查询和充值、智能水电表控制、设备故障报修等服务。
西力校园能源智能管理系统是针对学校推出的基于智能硬件、物联网通讯技术、云服务平台、系统管理主站、手机客户端等一体化的水电能源智能软硬件管理解决方案。系统的管理用户端可以帮助后勤物业部门有效管理智能设备(电、水),实现及时回收水电费、安全用水用电、统计和信息发布等功能;微信客户端可以为学生提供水电费查询和充值、智能水电表控制、设备故障报修等服务。

行业

西力科技解决方案

浪费严重

能源浪费随处可见,教室长明灯、长流水现象严重,水暖管网跑、冒、滴、漏事件频繁发生

节约能源

1.实时在线监测,实时远程拉合闸控制,有效杜绝跑冒滴漏而造成的能源浪费

2.异常状况自动保护、预警

管理效率低

水电抄表难、维修服务难

没有对能耗系统、设备进行单独统计、分析、排名,能源费用去向不明确


管理简单

1、远程抄表、拉(合)闸,实时数据存储

2、欠费自动断电闭锁,续费自动恢复,远程可控制

3、故障一键报修

4、智能电、水表实时监控、分析,能源消耗数据一目了然

运营成本高

物业(后勤)服务人员多

运营成本低

有效减少物业服务人员数量

安全无保障

用电用水异常,造成火灾、水灾,导致人员和设备受损

安全有保障

1、充值、数据交互国际标准密钥保障

2、用电、用水异常自动保护、安全预警

有线组网方案

有线组网方案

无线组网方案

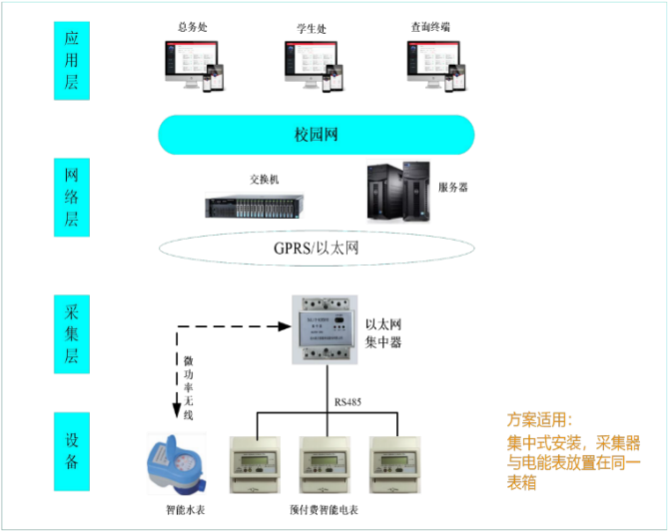

(1)有线组网方案:通讯可靠性高,电能表与集中器采用RS485 有线方式通讯,远传网络采用校园内网或者以太网,避免信号干扰问题;产品成本低,具备通过主站系统实现远程预付费、计量、负荷控制和远程抄表等功能。

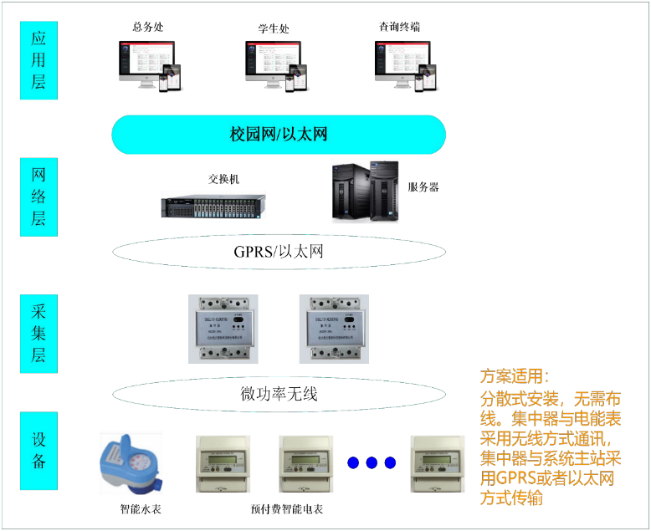

(2)无线组网方案:无线组网方案不依赖于校园网络,电能表与集中器采用微功率无线自组网方式通讯,远传网络采用GPRS公网或以太网,实现远程预付费、负荷控制和抄表等功能;施工方便,智能设备全部采用无线方式通讯,无需布线;无线网络安全性更高,避免人为破坏线路导致通讯问题。


(1)业务管理:实现个性化需求和系统多级权限管理,提供电(水)表档案、用电(水)信息、售电(水)结算、账单、打印和数据库远程连接等管理信息。
(2)计量计费:方案采用计量精度为1.0级的智能电能表(水表),误差精度控制在0.6%以内,启动电流设计为20mA以内,手机充电等小电流精准计量、计费。
(3)预 付 费:按先预存后使用原则,当电能表(水表)余额达到报警值时,系统通过声光、短信、LED显示屏主动提醒学生续费;欠费后自动断电(水);待续费成功后,用电(水)自动恢复正常;电(水)表余额报警值可设置。
(4)充值方式:采用无卡设计,学生可通过手机APP实现充值预存,充值金额直接进入学校后勤运营银行账户或到后勤物业管理员处预存缴费、充值,充值虚拟货币远程下载到预付费智能设备中。
(5)电费补贴:针对提供给学生的基础用电(补贴),根据设定时间和金额,系统自动将补贴用电金额发放到电表内,月末补贴用电未用完,系统根据设定要求自动清零或累计到下月中,无需人工操作。
(6)智能控制:系统除自动根据表内剩余金额和后勤远程系统命令进行断、合闸控制外,还具备定时控制功能。根据不同的设定时间段,电表自动断电、复电,实现自动定时开关供电。用于学生宿舍、公共区域(路灯、教室灯、景观等用电)的定时控制。
(7)异常告警:用于学生违章电器用电管理,如果学生在宿舍使用电炉、热得快等禁用设备时,系统自动识别为恶性负载,自动跳闸并主动上报运营管理系统。
(8)自动抄表:定时主动召测当前和历史用电量数据、剩余金额等信息并进行结算。
(9)安全分析:实时监测电压、电流、功率、功率因数等,及时准确监测设备情况,一旦发现用电异常或安全隐患,立即向管理中心发出提醒。
(10)保电功能:当政策不允许断电时,系统可设置为保电模式,该模式下电能表不会跳闸。保电解除后,恢复正常状态,欠费立即跳闸。
(11)人机交互:利用阿里云服务技术或校园网,通过HTTP网页、微信公众号、手机APP或微信小程序实现运营管理方与智能终端的无限访问、在线授权和控制。
(12)数据安全:电表数据存储10年以上不丢失,数据交互过程采用数字证书密钥,安全级别与国际标准同步。
(13)质量保障:计量产品全部获得国家CMC认证,产品质保2年,提供终身技术有偿服务保障。

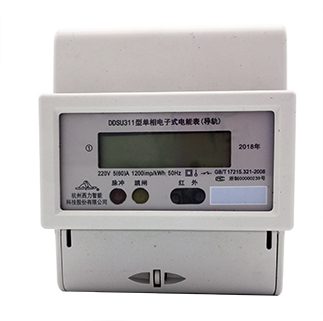

(1)单相预付费(导轨)电能表
1)产品概况
------采用LCD显示,具有有功计量、实时监测、自动控制等功能。采用STS加密技术,实现远程售电相关数据安全可靠的传输及远程费控管理,适用于企业配电箱、公寓、学校等。
------双向功率实时测量、防窃电功能,具有计量高精度、可靠性高、超负荷保护、透支告警、功耗低、体积小、易安装等优点。
2)主要功能
------计量功能:具有正、反向,总、尖、峰、平、谷分时费率有功电能计量功能,并存储12个结算周期历史电量数据。
------测     量:实时测量当前电压、电流、有功功率、功率因数等运行参数。
------费控功能:支持HTTP网页能源管理系统和手机远程查询、充值、退费、断电、合闸功能。
------定时控制:根据设定时间段,自动控制内部继电器断合闸用电。
------通讯方式:支持有线RS-485或无线NB-IOT / LoRa / WIFI通信方式。
------事件记录:记录充值、退费、电表清零、编程、校时、掉电、拉合闸、恶性负载识别及过载报警等事件。
------费率时段:具有两套可以任意编程的费率和时段,每套支持8个时段14个费率。
------冻结功能:可支持定时冻结、瞬时冻结、约定冻结、日冻结、整点冻结。
------安全防护:远程系统对电能表的操作通过STS加密技术进行数据加密传输,确保数据传输安全可靠。

3)技术参数


技术标准
GB/17215.321-2008、DL/T645-2007
确度等级
1.0级
电压格规
220V
电压范围
0.8Un~1.15Un
电流规格
直接接入5(60)A
工作温度
-40℃~80℃
液晶显示
电量6+2
通讯接口
RS485或NB-IOT/LoRa/WIFI(可选配)
负荷开关
开断最大电流80A,开断10000次
整机功耗
电压线路小于0.5W和8VA,电流线路小于1VA
时钟准确度
≤0.5秒/天
设计寿命
10年
外形尺寸
88.5mm(长)×76 mm(宽)×74 mm(高)
(2)智能网关(集中器)
1)产品概况
------是专门针对能源物联网的智能硬件信息采集而设计,嵌入式软件设计,模块化结构,具备优良的可维护性、可拓展性、 可移植性;对上采用以太网或 GPRS 通信平台,运用数据加密压缩算法技术,保证数据安全高效传输;对下多种通讯方 式与智能硬件交互,适用于学校、企业、商业综合体、公寓等。
------外观为导轨式,可抄读下挂32台智能硬件,支持多种协议自适应,模块化设计可扩展性强、功耗低、体积小、易安装等优点。
2)主要功能
------采集功能:实时数据、冻结数据、曲线数据、历史月数据等,最小冻结时间间隔为 1h。
------采集方式:实时采集、定时自动采集、自动补抄。
------通讯方式:与主站支持无线GPRS或以太网,与智能硬件支持LoRa或RS485通信方式。
------功能升级:支持软件远程升级,扩展功能。
3)技术参数


技术标准
DL/T645-2007
电压格规
220V
电压范围
0.8Un~1.15Un
工作温度
-40℃~80℃
数据容量
32M
通讯接口
GPRS/以太网/LoRa(可选配)
整机功耗
电压线路小于0.5W和5VA
设计寿命
10年
外形尺寸
88.5mm(长)×76 mm(宽)×74 mm(高)

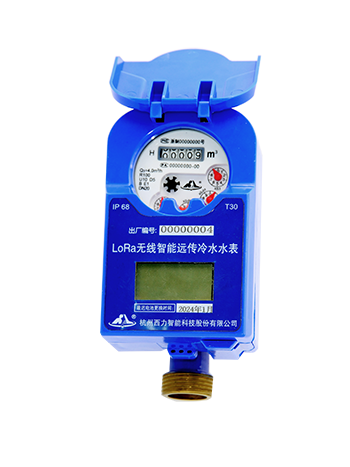

(3)无线远传预付费水表
1)产品概况
------LXSY-WL-C 型无线远传预付费水表是基于无线通信,实现远程将购水费或购水量设置到水表上,通过本地表内进行运算用水金额或用水量,根据表内剩余金额、水表状态等参数控制阀门开关,从而实现预付费的功能 。
2)主要功能
------无线远传通信:水表采用 LoRa 或NB-IOT通信。
------预付费功能:用户每次购水,系统将购水金额信息通过管理终端下发至水表保存,用户用水后实时计算累计剩余金 额。当水表剩余 ( 金额 ) 小于设定的报警值时,通过短信发用户提醒充值,剩余金额用完后阀门将关闭,直至输入新的购水金额。
------数据采集功能: 用水累计量、剩余用量、当月用量等数据将定时上传至主站,默认一天一次;异常信息,如阀门关闭、电池欠压、表计停走等信息上传主站。
------阶梯水价功能:水表对每月的用水量按设定的阶梯单价分段计费。
------可更换电池,结构设计采用 4节普通5#碱性电池,要求电池可使用 2~3 年,电池可单独加封。
------液晶显示功能:水表液晶显示屏显示本次购水金额、剩余金额、累计金额、阀门状态、电池电量不足提示等。
------电压监控功能:内置电池电压低于设定值或电池取下后,液晶显示及短信报警后关阀。
------阀门自动维护功能:定期开关阀一次,避免阀门结垢。
------安全性:远程数据传输采用加密技术。
3)技术参数


技术标准
GB/T778.1~3-2007
精度等级
2级
水温
≤ 30 ℃(冷水)或≤ 90 ℃(热水)
水压
≤ 1.0 MPa
静态电流
≤ 7uA
静态功耗
≤ 20uA
工作电压
3.0V/2100MAh(可更换)
开关阀时间
≤ 7S
设计寿命
≥ 10年
外形尺寸
259mm(长)×86 mm(宽)×116 mm(高)
